La description

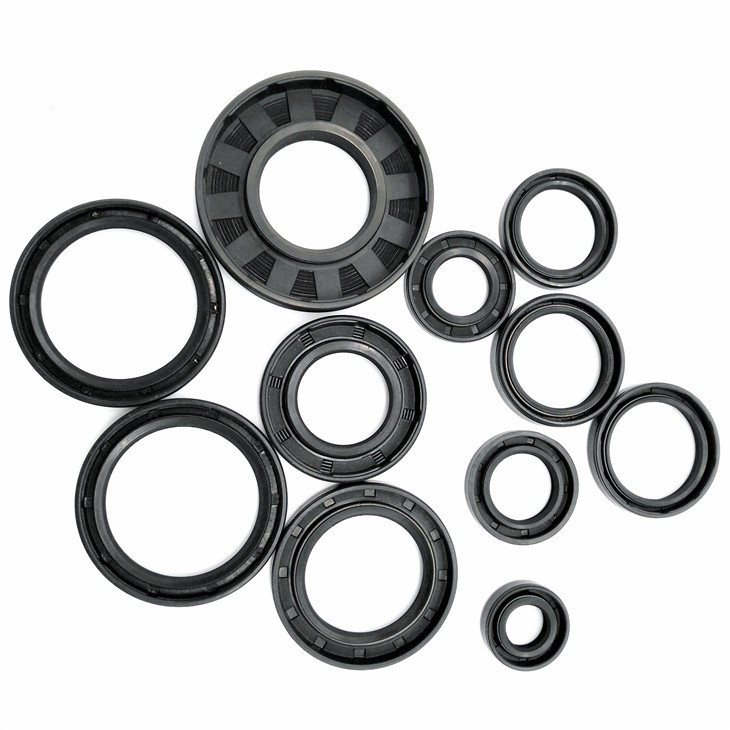

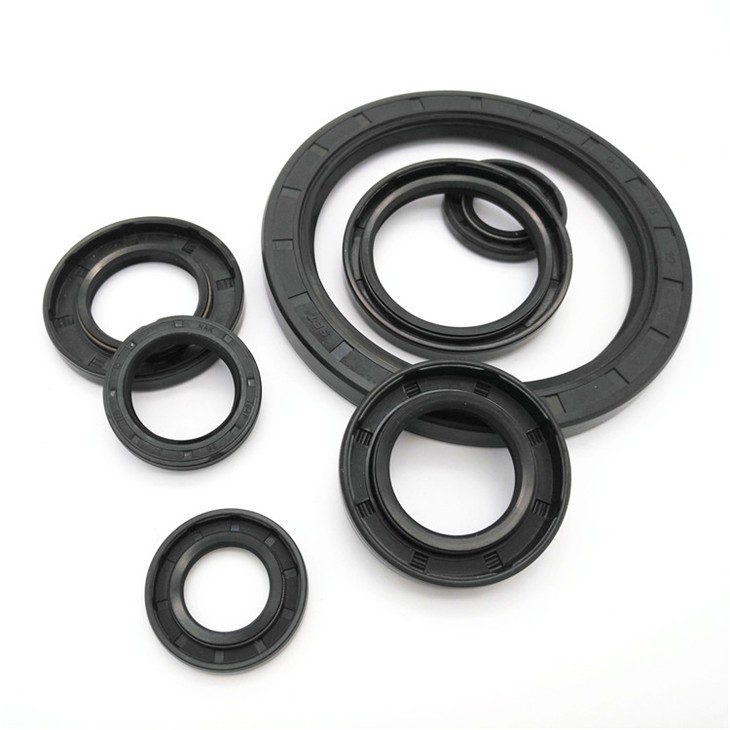

Le profil TC est un joint d'arbre composé d'une seule cage métallique avec revêtement en caoutchouc, d'une lèvre d'étanchéité primaire avec ressort intégré et d'une lèvre d'étanchéité anti-pollution supplémentaire.
Avantages
Très bon scellage statique
Très bonne compensation de dilatation thermique
Une plus grande rugosité est autorisée dans le boîtier
Réduction des risques de corrosion
Etanchéité pour fluides à faible et haute viscosité
Lèvre d'étanchéité primaire moderne à faibles forces radiales
Protection contre les contaminants atmosphériques indésirables
Applications
Étanchéité de l'arbre
Moteurs
Pompes
Transmissions
Matériaux
Caoutchouc
ACM 70 - 75 Shore A
EPDM 70 - 75 Shore A
FKM 70 - 75 Shore A
HNBR 70 - 75 Shore A
NBR 70 - 75 Shore A
Cage métallique
Acier - AISI 1010
Printemps
Acier - AISI 1070 - 1090
Acier inoxydable - AISI 316
Tableau des tailles
| Numéro d'article | Diamètre de l'arbre | Diamètre d'alésage | Hauteur du joint |
| Ød1 h11 | ØD1 H8 | H1 | |
| TC 5x15x6 | 5,00 | 15,00 | 6,00 |
| TC 5x16x6 | 5,00 | 16,00 | 6,00 |
| TC 5x17x7 | 5,00 | 17,00 | 7,00 |
| TC 5x18x6 | 5,00 | 18,00 | 6,00 |
| TC 5x18x7 | 5,00 | 18,00 | 7,00 |
| TC 5x18x10 | 5,00 | 18,00 | 10,00 |
| TC 5x19x7 | 5,00 | 19,00 | 7,00 |
| TC 5x22x7 | 5,00 | 22,00 | 7,00 |
| TC 6x12x8 | 6,00 | 12,00 | 8,00 |
| TC 6x16x5 | 6,00 | 16,00 | 5,00 |
| TC 6x16x6 | 6,00 | 16,00 | 6,00 |
| TC 6x16x7 | 6,00 | 16,00 | 7,00 |
| TC 6x17x7 | 6,00 | 17,00 | 7,00 |
| TC 6x18x6 | 6,00 | 18,00 | 6,00 |
| TC 6x18x7 | 6,00 | 18,00 | 7,00 |
| TC 6x19x7 | 6,00 | 19,00 | 7,00 |
| TC 6x20x5,5 | 6,00 | 20,00 | 5,50 |
| TC 6x21x7 | 6,00 | 21,00 | 7,00 |
| TC 6x22x7 | 6,00 | 22,00 | 7,00 |
| TC 6x22x8 | 6,00 | 22,00 | 8,00 |
| TC 6x25x8 | 6,00 | 25,00 | 8,00 |
| TC 6x26x7 | 6,00 | 26,00 | 7,00 |
| TC 6x35x7 | 6,00 | 35,00 | 7,00 |
| TC 7x16x7 | 7,00 | 16,00 | 7,00 |
| TC 7x17x5 | 7,00 | 17,00 | 5,00 |
| TC 7x17x7 | 7,00 | 17,00 | 7,00 |
| TC 7x18x7 | 7,00 | 18,00 | 7,00 |
| TC 7x19x7 | 7,00 | 19,00 | 7,00 |
| TC 7x20x7 | 7,00 | 20,00 | 7,00 |
| TC 7x22x6 | 7,00 | 22,00 | 6,00 |
| TC 7x22x7 | 7,00 | 22,00 | 7,00 |
| TC 7x22x8 | 7,00 | 22,00 | 8,00 |
| TC 7x31x7 | 7,00 | 31,00 | 7,00 |
| TC 8x14x5 | 8,00 | 14,00 | 5,00 |
| TC 8x14x7 | 8,00 | 14,00 | 7,00 |
| TC 8x15x5 | 8,00 | 15,00 | 5,00 |
| TC 8x16x5 | 8,00 | 16,00 | 5,00 |
| TC 8x16x6 | 8,00 | 16,00 | 6,00 |
| TC 8x16x7 | 8,00 | 16,00 | 7,00 |
| TC 8x17x7 | 8,00 | 17,00 | 7,00 |
| TC 8x18x5 | 8,00 | 18,00 | 5,00 |
| TC 8x18x6 | 8,00 | 18,00 | 6,00 |
| TC 8x18x7 | 8,00 | 18,00 | 7,00 |
| TC 8x18x8 | 8,00 | 18,00 | 8,00 |
| TC 8x19x7 | 8,00 | 19,00 | 7,00 |
| TC 8x20x5 | 8,00 | 20,00 | 5,00 |
| TC 8x20x7 | 8,00 | 20,00 | 7,00 |
| TC 8x21x6 | 8,00 | 21,00 | 6,00 |
| TC 8x22x6 | 8,00 | 22,00 | 6,00 |
| TC 8x22x7 | 8,00 | 22,00 | 7,00 |
| TC 8x22x10 | 8,00 | 22,00 | 10,00 |
| TC 8x23x5 | 8,00 | 23,00 | 5,00 |
| TC 8x23x7 | 8,00 | 23,00 | 7,00 |
| TC 8x24x7 | 8,00 | 24,00 | 7,00 |
| TC 8x25x7 | 8,00 | 25,00 | 7,00 |
| TC 8x25x8 | 8,00 | 25,00 | 8,00 |
| TC 8x25x9 | 8,00 | 25,00 | 9,00 |
| TC 8x26x7 | 8,00 | 26,00 | 7,00 |
| TC 8x28x5 | 8,00 | 28,00 | 5,00 |
| TC 8x30x6 | 8,00 | 30,00 | 6,00 |
| TC 8x30x7 | 8,00 | 30,00 | 7,00 |
| TC 8x34x8 | 8,00 | 34,00 | 8,00 |
| TC 9x16x5,5 | 9,00 | 16,00 | 5,50 |
| TC 9x18x7 | 9,00 | 18,00 | 7,00 |
| TC 9x19x5 | 9,00 | 19,00 | 5,00 |
| TC 9x19x7 | 9,00 | 19,00 | 7,00 |
| TC 9x20x4 | 9,00 | 20,00 | 4,00 |
| TC 9x20x7 | 9,00 | 20,00 | 7,00 |
| TC 9x22x7 | 9,00 | 22,00 | 7,00 |
| TC 9x24x7 | 9,00 | 24,00 | 7,00 |
| TC 9x25x7 | 9,00 | 25,00 | 7,00 |
| TC 9x26x7 | 9,00 | 26,00 | 7,00 |
| TC 9x29x7 | 9,00 | 29,00 | 7,00 |
| TC 9x30x7 | 9,00 | 30,00 | 7,00 |
| TC 10x16x4 | 10,00 | 16,00 | 4,00 |
